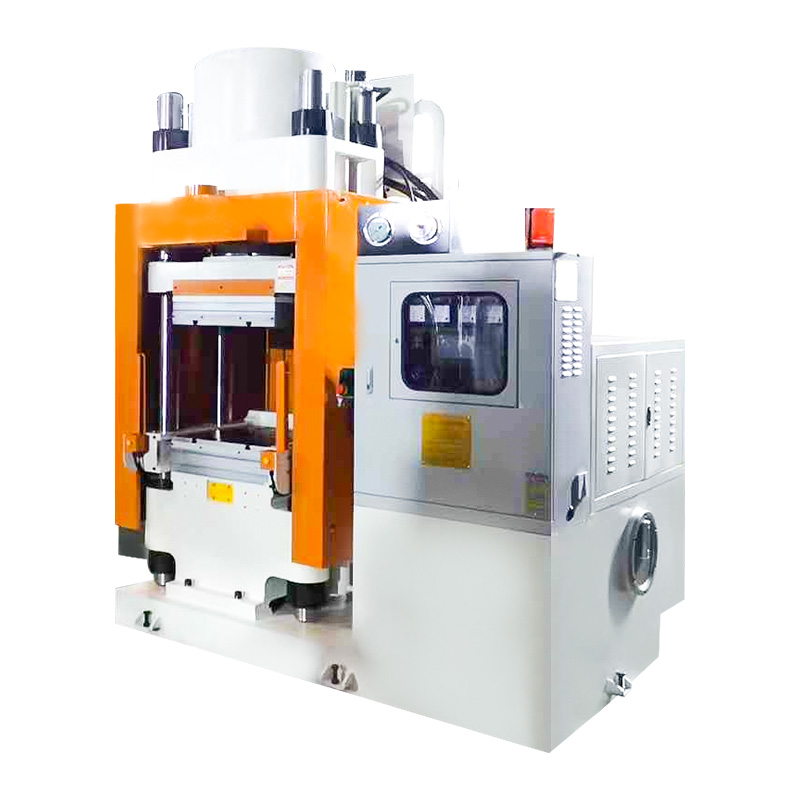

Stroj za hladno prešanje

U procesu proizvodnje tarnih kočionih pločica, hladno prešanje zauzima kritičnu međupoložaj između pripreme sirovina i konačnog stvrdnjavanja vrućim prešanjem. A stroj za oblikovanje hladnom prešom je specijalizirana oprema dizajnirana za kompaktiranje rastresite smjese tarnog materijala u koherentnu, dimenzionalno stabilnu predformu pod kontroliranim hidrauličkim tlakom na ili blizu temperature okoline bez povišene topline koja pokreće stvrdnjavanje termoreaktivne smole u završnoj fazi vrućeg prešanja. Razumijevanje što radi stroj za oblikovanje hladnom prešom i zašto je ovaj međukorak toliko vrijedan u visokokvalitetnoj proizvodnji kočionih pločica, početna je točka za uvažavanje njegove uloge u cjelokupnom procesu proizvodnje.

Smjesa tarnog materijala koja se koristi u proizvodnji kočionih pločica složena je mješavina vlakana za pojačavanje, modifikatora trenja, maziva, abraziva i termoreaktivnih smola za vezivanje obično u obliku praha ili granula nakon miješanja. U ovom rastresitom stanju, smjesa ima slabu dimenzionalnu stabilnost i vrlo varijabilnu lokalnu gustoću, što je čini neprikladnom za izravno punjenje u kalup za vruće prešanje bez prethodne konsolidacije. Izravno punjenje rastresite smjese u kalup za vruće prešanje može rezultirati neravnomjernim punjenjem, zarobljavanjem zraka i gradijentima tlaka tijekom ciklusa vrućeg prešanja koji proizvode varijaciju gustoće u stvrdnutom ulošku. Stroj za hladno prešanje rješava ovaj problem prethodnim učvršćivanjem smjese u stabilnu predformu prije nego što uđe u vruće prešanje, stvarajući uvjete za jednoliku gustoću i stvrdnjavanje bez nedostataka u završnoj fazi.

Ciklus oblikovanja hladnom prešom: korak po korak

Radni ciklus a stroj za oblikovanje hladnom prešom počinje kontroliranim punjenjem precizno odmjerene šarže tarnog materijala u kalupnu šupljinu. Preciznost težine punjenja u ovoj fazi je da se kritične varijacije u težini punjenja izravno prevode u varijacije debljine i gustoće gotovog predforme, koje se zatim prenose kroz fazu očvršćavanja vrućim prešanjem u gotovu kočionu pločicu. Kvalitetni strojevi za hladno prešanje koriste automatizirane sustave za vaganje i raspršivanje koji isporučuju složene šarže unutar uskih tolerancija težine, eliminirajući varijabilnost koju uvodi ručno punjenje.

Nakon što je kalup napunjen, stroj za oblikovanje hladnom prešom zatvara prešnu ploču na kalup kontroliranom brzinom, postupno primjenjujući hidraulički pritisak na površinu spoja. Tijekom početne faze prešanja, labave čestice spoja se preuređuju i pakiraju zajedno jer se eliminiraju šupljine među česticama. Zraku zarobljenom unutar smjese mora se dopustiti da izađe kroz ventilacijski sustav kalupa tijekom ove faze prebrzo zatvaranje preše zarobljava zrak unutar tijesta, stvarajući defekte poroznosti koji prežive fazu stvrdnjavanja vrućim prešanjem i pojavljuju se kao slabe točke u gotovoj kočnoj pločici.

Kako se prešanje nastavlja i šupljine među česticama zatvaraju, tlak potreban za postizanje daljnje denzifikacije brzo raste. Stroj za oblikovanje hladnim prešanjem primjenjuje definirani maksimalni tlak obično u rasponu od 50 do 200 megapaskala, ovisno o formulaciji spoja i specifikaciji jastučića i održava taj tlak tijekom kontroliranog perioda zadržavanja koji omogućuje potpunu konsolidaciju čestica spoja. Na kraju perioda stajanja, preša se otpušta pri kontroliranoj stopi dekompresije i formirani predsklop se izbacuje iz kalupa, spreman za prijenos u fazu stvrdnjavanja vrućim prešanjem. Cijeli ciklus hladnog prešanja obično se dovršava za 15 do 60 sekundi po šupljini, što ga čini operacijom visokog protoka koja se može uskladiti s kapacitetom više nizvodnih jedinica za vruće prešanje.

Ključne komponente stroja za hladno prešanje

Glavne funkcionalne komponente stroja za oblikovanje hladnim prešanjem uključuju hidrauličku pogonsku jedinicu, okvir preše i sklop ploče, kalup i sustav za izbacivanje, sustav upravljanja i sučelje za punjenje i nanošenje smjese. Hidraulička pogonska jedinica generira kontrolirani tlak koji pokreće operaciju prešanja, a njen maksimalni nazivni tlak, brzina protoka, tip kontrolnog ventila i sustav hlađenja određuju sposobnost stroja da izvrši precizne profile tlaka u nizu veličina kalupa i tipova smjesa.

Okvir preše mora osigurati strukturnu krutost potrebnu za prijenos pune nazivne hidrauličke sile na kalup bez otklona, ​​održavajući paralelnost ploče tijekom cijelog hoda prešanja. Dizajn vodećeg stupca i preciznost, kao u svim primjenama strojeva za prešanje, ključni su za postizanje dosljednosti poravnanja ploče koju zahtijeva jednolika gustoća predforme. Sustav za izbacivanje kalupa koji gura oblikovani predsklop iz šupljine kalupa na kraju ciklusa preše bez oštećenja njegove površine ili rubova mora biti dizajniran za specifičnu geometriju predsklopa i svojstva materijala koji se obrađuje, budući da su predsklopovi u ovoj fazi procesa mehanički krhki i lako se oštećuju prekomjernom silom izbacivanja ili neusklađenim klinovima za izbacivanje.

Hladno prešanje u odnosu na izravno vruće prešanje: kada hladno oblikovanje dodaje vrijednost

Ne uključuju svi procesi proizvodnje kočionih pločica namjenski korak hladnog prešanja, neki proizvođači prešaju izravno iz rastresite smjese u kalup za vruće prešanje u jednostupanjskom postupku. Razumijevanje kada hladno prešano oblikovanje dodaje dovoljnu vrijednost da opravda dodatni procesni korak i ulaganje u opremu važno je razmatranje za proizvodne inženjere koji projektiraju ili optimiziraju liniju za proizvodnju kočionih pločica. Hladno prešanje daje najveću vrijednost u primjenama gdje smjesa tarnog materijala ima slabe karakteristike protoka koje sprječavaju ravnomjerno punjenje kalupa pod izravnim opterećenjem vrućim prešanjem, gdje je geometrija kočione pločice složena sa značajnom varijacijom debljine ili dubokim udubljenjima koja stvaraju različito punjenje, gdje su količine proizvodnje dovoljno velike da prednost u propusnosti prethodno oblikovanih punjenja koja se brže učitavaju u kalupe vrućim prešanjem nadmašuje dodatni korak procesa ili gdje je najveća moguća ujednačenost gustoće i mikrostrukture zahtijeva zahtjevna specifikacija. Za visokokvalitetnu proizvodnju kočionih pločica za automobile, gospodarska vozila i željeznice, obično se primjenjuju svi ovi uvjeti, što objašnjava široku primjenu strojeva za hladno prešanje u vodećim proizvodnim operacijama u industriji.

Ujednačena raspodjela materijala ravnomjeran raspored svih sastojaka spoja kroz oblikovani volumen predforme, s dosljednom lokalnom gustoćom i sastavom u svakoj točki primarni je rezultat kvalitete koji stroj za oblikovanje hladnim prešanjem mora isporučiti. Postizanje istinske ujednačenosti zahtijeva pažljivo upravljanje cijelim procesom od pripreme smjese preko punjenja kalupa, prešanja i izbacivanja, pri čemu značajke dizajna stroja rade zajedno kako bi stvorili uvjete koji pogoduju jednolikoj raspodjeli u svakoj fazi.

Dizajn kalupa i njegov doprinos ujednačenosti raspodjele

Kalup koji se koristi u stroju za oblikovanje hladnom prešom nije pasivni spremnik, njegov dizajn aktivno utječe na to kako se smjesa raspoređuje tijekom prešanja. Geometrija kalupne šupljine mora biti dizajnirana tako da smjesa ispunjava sva područja ravnomjerno kako se preša zatvara, bez stvaranja preferiranih putova protoka koji koncentriraju smjesu u određenim područjima dok druga ostavljaju relativno rijetka. Za geometrije kočionih pločica sa skošenjima, utorima ili značajkama za pričvršćivanje, dizajn kalupa mora uzeti u obzir način na koji smjesa teče oko ovih značajki pod opterećenjem pritiska i osigurati da se pritisak ravnomjerno prenosi na sve površine.

Prozračivanje plijesni jednako je važno za ravnomjernost distribucije. Kako se preša zatvara i šupljine među česticama skupljaju, zrak mora moći brzo i ravnomjerno izlaziti kroz ventilacijski sustav kalupa. Neadekvatna ventilacija uzrokuje protutlak koji se opire konsolidaciji spoja u slabo ventiliranim područjima, stvarajući lokalne nedostatke gustoće. Kvalitetni kalupi strojeva za hladno prešanje uključuju pažljivo dizajnirane kanale za ventilaciju ili sinterirane umetke za ventilaciju koji dopuštaju zraku da slobodno izlazi tijekom prešanja bez dopuštanja da smjesa istisne iz šupljine kalupa.

Kontrolirana brzina prešanja i njezin učinak na protok smjese

Brzina kojom stroj za hladno prešanje vrši pritisak na smjesu ima izravan i značajan učinak na to koliko se smjesa ravnomjerno raspoređuje unutar kalupa. Ako se preša prebrzo zatvori, smjesa nema vremena za protok da ispuni udaljena područja šupljine kalupa prije nego što počne konsolidacija, što rezultira gradijentima gustoće između dobro ispunjenih središnjih područja i rijetko ispunjenih perifernih područja. Brzo prešanje također zadržava zrak unutar tijesta prije nego što može izaći kroz ventilacijski sustav, stvarajući poroznost koja ostaje tijekom faze stvrdnjavanja vrućim prešanjem.

A stroj za oblikovanje hladnom prešom s programabilnom kontrolom brzine prešanja omogućuje inženjeru preše definiranje višefaznog profila prešanja: polagana početna faza približavanja koja omogućuje da smjesa počne distribuciju pod laganim pritiskom, kontrolirana međufaza koja nastavlja distribuciju dok započinje konsolidaciju, i konačnu fazu pod visokim pritiskom koja postiže ciljnu gustoću predforme. Ovaj pristup upravljanju brzinom prešanja temeljen na profilu jedan je od najučinkovitijih alata za postizanje ujednačene distribucije u širokom rasponu formulacija smjesa i geometrija kalupa.

Čimbenici učinka jednolike distribucije: usporedna tablica

Sljedeća tablica sažima ključne čimbenike koji utječu na jednolikost distribucije materijala u operacijama stroja za hladno prešanje, identificirajući mehanizam svakog učinka i značajke dizajna ili procesa koje ga rješavaju.

Uloga pripreme spoja u održavanju ravnomjernosti distribucije

Jednolika raspodjela materijala u izlazu stroja za hladno prešanje počinje uzvodno u fazi pripreme spoja. Smjesa tarnog materijala koja je ujednačeno izmiješana, sa svim sastojcima ravnomjerno raspoređenim u šarži, osigurava početne uvjete koji omogućuju stroju za hladno prešanje da isporuči ujednačenu kvalitetu predforme. Spoj sa segregacijom gdje su se teže čestice odvojile od lakših tijekom skladištenja ili rukovanja proizvest će predforme s varijacijama sastava koje utječu na svojstva trenja i trošenja bez obzira na to koliko je dobro izvršena operacija prešanja. Stroj za oblikovanje hladnim prešanjem stoga radi najučinkovitije kao dio cjelovitog procesnog sustava u kojem su postupci pripreme smjese i rukovanja dizajnirani za održavanje jednolikosti smjese sve do točke punjenja kalupa.

Pitanje zašto prešanje na niskoj temperaturi za razliku od izravnog vrućeg prešanja spoja u jednom koraku na visokoj temperaturi proizvodi jače i pouzdanije kočione pločice je ono koje ide u srce znanosti o materijalima termoreaktivnih tarnih kompozita. Odgovor uključuje način na koji sustavi termoreaktivnih smola reagiraju na kombiniranu primjenu topline i tlaka i specifične prednosti da odvajanje ova dva procesna ulaza primjenom tlaka prvo na niskoj temperaturi, a zatim primjenom topline tijekom naknadne namjenske faze otvrdnjavanja osigurava postizanje najveće moguće gustoće i strukturalnog integriteta u gotovom jastučiću.

Ponašanje termoreaktivne smole pri niskim naspram visokih temperatura

Termoreaktivne smole, sustavi veziva koji se koriste u gotovo svim smjesama kočionih pločica visokih performansi, prolaze karakteristično ponašanje viskoznosti i temperature koje je ključno za razumijevanje zašto je niskotemperaturno prešanje korisno. Na sobnoj temperaturi, većina termoreaktivnih smola je čvrsta ili polukruta, s visokom viskoznošću koja sprječava značajan protok. Kako temperatura raste, smola prolazi kroz fazu omekšavanja u kojoj viskoznost opada i smola postaje dovoljno tekuća da smoči površine vlakana za pojačanje i čestica punila te da teče pod pritiskom. Na višim temperaturama započinje reakcija umrežavanja i smola se nepovratno pretvara iz viskozne tekućine u krutu duroplastičnu krutinu.

U jednostupanjskom postupku izravnog vrućeg prešanja, spoj se stavlja u zagrijani kalup gdje se istovremeno preša i stvrdnjava. Problem s ovim pristupom je taj što smola počinje stvrdnjavati prije nego što je spoj imao priliku potpuno se učvrstiti i postići maksimalnu gustoću pod pritiskom. Nakon što stvrdnjavanje započne, sve veća viskoznost smole opire se protoku potrebnom za potpuno zgušnjavanje, a sve šupljine ili zone niske gustoće prisutne kada stvrdnjavanje počne postaju zaključane u strukturi gotovog jastučića. Stroj za oblikovanje hladnim prešanjem izbjegava ovaj problem konsolidacijom spoja do maksimalne gustoće prije bilo kakvog stvrdnjavanja, osiguravajući da faza stvrdnjavanja vrućim prešanjem započne s potpuno gustim predformom bez šupljina, a ne labavom, djelomično konsolidiranom šaržom.

Smanjenje nedostataka kroz predkonsolidaciju

Defekti koji se najčešće opažaju kod kočionih pločica proizvedenih bez koraka oblikovanja hladnom prešom, poroznost, raslojavanje, površinske praznine i unutarnje pukotine povezani su s nepotpunom konsolidacijom tijekom faze prešanja. Primjenom kontroliranog pritiska na smjesu na niskoj temperaturi u stroju za oblikovanje hladnom prešom prije početka bilo kakvog stvrdnjavanja, ti se nedostaci rješavaju na njihovom izvoru. Poroznost je eliminirana jer je puno vrijeme zadržavanja ciklusa hladnog prešanja dostupno za izbacivanje zraka i zatvaranje šupljina bez kompetitivnog učinka stvrdnjavanja smole koja bi zamrznula šupljine na mjestu. Sklonost raslojavanju je smanjena jer predforma ulazi u vruće prešanje kao koherentno vezani kompakt, a ne rastresito punjenje koje se mora konsolidirati i povezati istovremeno.

Poboljšanja čvrstoće postignuta predkonsolidacijom oblikovanjem hladnim prešanjem su mjerljiva i značajna. Kočione pločice proizvedene oblikovanjem hladnim prešanjem nakon čega slijedi stvrdnjavanje vrućim prešanjem dosljedno pokazuju veću tlačnu čvrstoću, veću čvrstoću na smicanje na liniji spajanja tarnog materijala i podložne ploče i poboljšanu otpornost na pucanje uslijed toplinskog zamora u usporedbi s ekvivalentnim pločicama proizvedenim izravnim vrućim prešanjem. Ova poboljšanja svojstava izravno se prevode u duži životni vijek, dosljednije performanse kočenja tijekom radnog vijeka pločice i manji rizik od preranog kvara u zahtjevnim primjenama.

Optimizirano stvrdnjavanje u kasnijoj fazi vrućeg prešanja

Kada se potpuno konsolidirani hladno prešani predsklop stavi u kalup za vruće prešanje, proces stvrdnjavanja počinje od mnogo povoljnijih početnih uvjeta nego što je to moguće s labavim punjenjem smjese. Smola je već dovedena u bliski kontakt sa svim vlaknima za pojačanje i česticama punila tijekom hladnog prešanja učvršćivanja, tako da kada se primijeni toplina, smola može odmah početi umrežiti bez potrebe za vlaženjem prethodno suhih površina. To znači da ciklus vrućeg prešanja može biti kraći i može koristiti preciznije kontrolirani temperaturni profil optimiziran za stvrdnjavanje, a ne za istodobnu konsolidaciju i stvrdnjavanje, što zauzvrat proizvodi ravnomjernije stvrdnuti jastučić s dosljednijim mehaničkim svojstvima.

Ningbo Delidong Machinery Technology Co., Ltd ., profesionalac Proizvođači strojeva za hladno prešanje s velikim iskustvom u opremi za proizvodnju tarnih materijala, dizajnira svoje strojeve za hladno prešanje posebno za optimizaciju uvjeta predkonsolidacije koji omogućuju ovaj vrhunski rezultat stvrdnjavanja vrućim prešanjem. Inženjerska stručnost tvrtke, potpomognuta brojnim patentima izuma i njezinim statusom nacionalnog visokotehnološkog poduzeća, odražava se u preciznoj kontroli tlaka, programabilnim profilima prešanja i automatiziranim sustavima za utovar spojeva koji su uključeni u asortiman proizvoda za strojeve za hladno prešanje.

Dugotrajna čvrstoća i otpornost na trošenje: prednost hladnog prešanja

Poboljšanja čvrstoće postignuta oblikovanjem hladnim prešanjem proširuju se izvan početnih mehaničkih svojstava gotove podloge, ona također utječu na to kako se svojstva podloge razvijaju tijekom njenog životnog vijeka. Jastučići s većom početnom gustoćom i potpunijim, jednoličnijim stvrdnjavanjem smole otporniji su na tlačni zamor koji se nakuplja u kočionim pločicama kroz ponovljene cikluse kočenja visoke energije. Gušća mikrostruktura bez šupljina otporna je na inicijaciju i mehanizme širenja pukotina koji uzrokuju progresivni gubitak čvrstoće tijekom rada, održavajući strukturni integritet jastučića tijekom duljeg dijela njegovog ukupnog životnog vijeka.

Otpornost na habanje ima slične koristi od poboljšane mikrostrukture postignute oblikovanjem hladnim prešanjem. Veća gustoća znači da tarna površina predstavlja više materijala po jedinici površine na sučelju kočenja, smanjujući stopu trošenja po ciklusu kočenja. Ravnomjernija raspodjela tvrdih abrazivnih čestica kroz poprečni presjek jastučića osigurava da tarna površina održava dosljednu topografiju površine tijekom trošenja, umjesto da razvija lokalizirane tvrde i meke zone koje uzrokuju neravnomjerno trošenje i nestabilnost koeficijenta trenja. Za primjene u kojima je dosljedan, predvidljiv vijek trošenja kočionih pločica ključni zahtjev za performanse, budući da je to u cijelom rasponu primjena u automobilima, komercijalnim vozilima i željeznicama, doprinos stroja za hladno prešanje otpornosti na habanje izravna je i praktično značajna prednost.

Kao profesionalna tvornica strojeva za oblikovanje hladnom prešom s dobrim iskustvom u opskrbi proizvođača kočionih komponenti na domaćem i međunarodnom tržištu, Ningbo Delidong Machinery Technology Co., Ltd. kombinira inženjerske sposobnosti s brzom podrškom nakon prodaje, uključujući instalaciju, obuku i dostupnost rezervnih dijelova kako bi kupcima osigurali punu učinkovitost svoje opreme za oblikovanje hladnom prešom tijekom cijelog radnog vijeka. Članstvo tvrtke u China Friction Material Association i njena dugogodišnja partnerstva u industriji odražavaju praktičnu provjeru valjanosti njenih strojeva za oblikovanje hladnim prešanjem u stvarnim proizvodnim okruženjima, što je čini pouzdanim partnerom za proizvođače koji žele poboljšati kvalitetu svojih kočionih pločica putem procesno projektirane predkonsolidacije hladnog prešanja.
