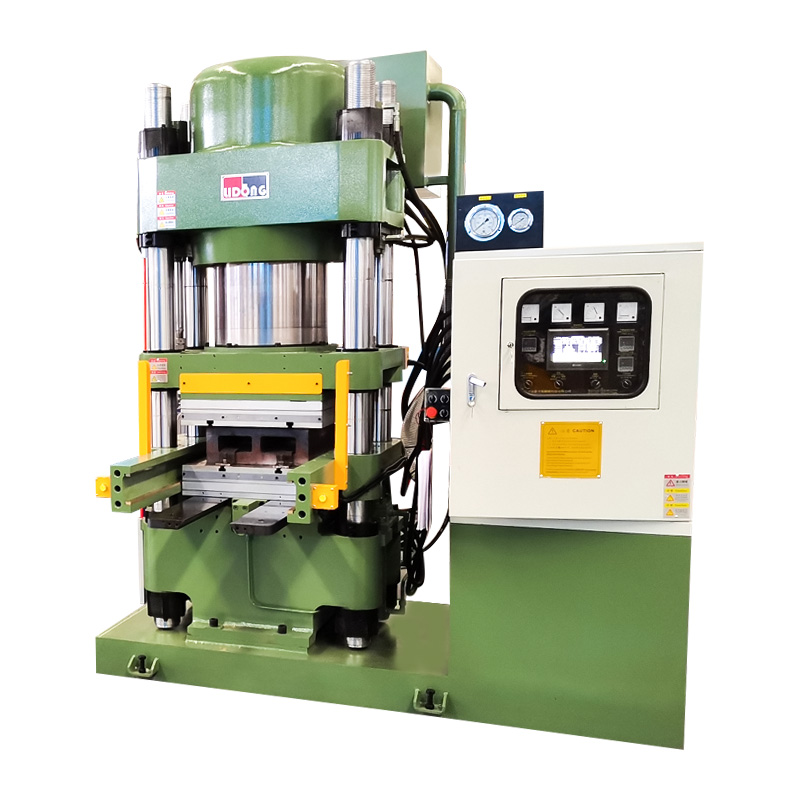

Stroj za prešanje papuče kočnice vlaka

A stroj za prešu papuče kočnice vlaka kritičan je dio proizvodne opreme čija izvedba izravno određuje kvalitetu, dosljednost i dugoročnu pouzdanost kočionih papuča koje proizvodi. Kočne papuče vlakova rade pod ekstremnim mehaničkim naprezanjem apsorbirajući kinetičku energiju teško opterećenih željezničkih vozila koja putuju velikom brzinom, a posljedice nekvalitetne kočne papuče u uporabi mogu biti ozbiljne. To čini odabir pravog stroja za prešu papuče kočnice za vlak jednom od najkonzekventnijih odluka o nabavi koju proizvođač kočnih komponenti može donijeti. Razumijevanje koje su značajke uistinu bitne i zašto, temelj je odluke o kupnji na temelju dobrih informacija.

Osnovna funkcija stroja za prešu papuče kočnice vlaka je primjena kontroliranog, dosljednog hidrauličkog tlaka na kompozit ili smjesu tarnog materijala postavljenu u precizno obrađen kalup, formirajući materijal u gotovu papuču kočnice ispravne gustoće, dimenzija i mehaničkih svojstava. Svaka značajka dizajna kvalitetnog stroja za prešu papuče kočnice vlaka usmjerena je na postizanje ovog rezultata pouzdano, opetovano i s minimalnim otpadom tijekom produženih proizvodnih serija. Značajke koje razlikuju strojeve visokih performansi od primjerenih mogu se grupirati u četiri glavne kategorije: dizajn tlačnog sustava, strukturalna krutost, sposobnost upravljačkog sustava i kompatibilnost kalupa.

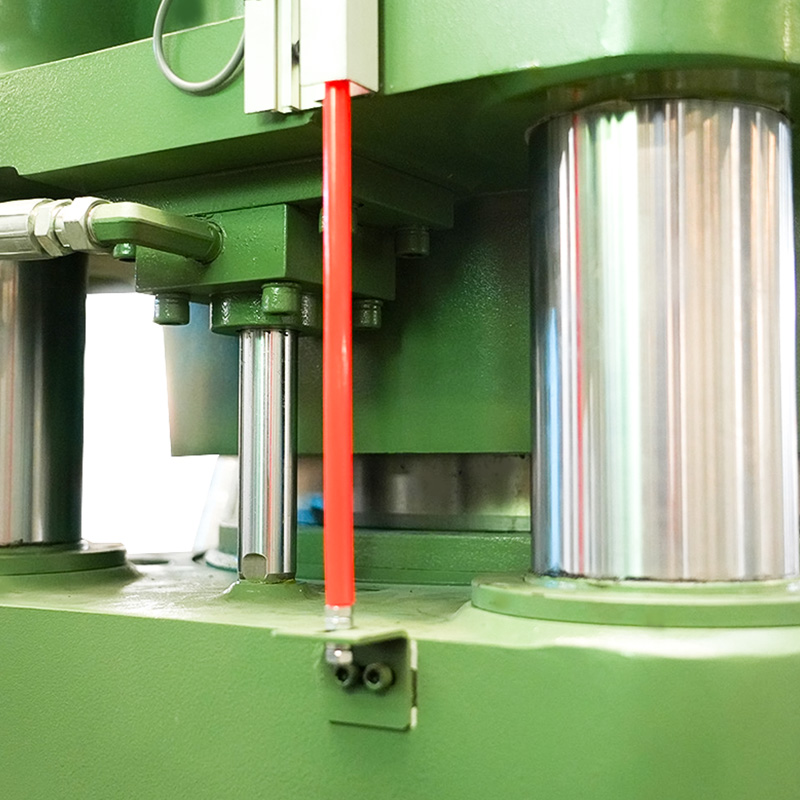

Dizajn tlačnog sustava: Tehnologija plutajućeg uljnog cilindra

Sustav hidrauličkog tlaka srce je svakog stroja za prešanje papuče kočnice vlaka, a dizajn rasporeda uljnih cilindara je tehnički najznačajnija razlika između konkurentskih proizvoda. Konvencionalni strojevi za prešanje koriste cilindre s fiksnim položajem koji primjenjuju silu iz jednog smjera, što stvara inherentni rizik od neravnomjerne raspodjele tlaka po površini kalupa, posebno u kalupima s više šupljina koji se koriste za proizvodnju velikih količina. Ta se neravnomjernost manifestira kao varijacija gustoće unutar gotove kočione papuče, što zauzvrat proizvodi nedosljedne karakteristike trošenja i potencijalno preuranjeni kvar u radu.

Dizajn plutajućeg uljnog cilindra temeljito rješava ovo ograničenje. U rasporedu plutajućeg cilindra, cilindar se može sam poravnati u odnosu na površinu kalupa kako se primjenjuje pritisak, automatski kompenzirajući manje varijacije u debljini materijala, istrošenosti kalupa i tolerancijama dimenzija koje se nakupljaju tijekom vremena u bilo kojem proizvodnom okruženju. Rezultat je raspodjela tlaka koja ostaje dosljedna preko cijele površine kalupa tijekom ciklusa prešanja, bez obzira na specifično stanje bilo kojeg pojedinačnog kalupa ili male varijacije koje se neizbježno pojavljuju između proizvodnih serija. Za proizvodnju kočnih papuča za vlakove gdje su zahtjevi za konzistencijom dimenzija i gustoće strogo specificirani, dizajn plutajućeg uljnog cilindra nije luksuzna značajka, već temeljna inženjerska potreba.

Strukturna čvrstoća i konstrukcija okvira

Okvir stroja za prešu papuče kočnice vlaka mora izdržati punu hidrauličku silu prešanja sa zanemarivim otklonom tijekom milijuna ciklusa preše tijekom radnog vijeka opreme. Savijanje okvira pod opterećenjem neprijatelj je dosljedne kvalitete proizvoda: čak i male količine savijanja okvira preše izravno se pretvaraju u nepravilnosti raspodjele pritiska na licu kalupa. Kvalitetni strojevi za preše kočnih papuča vlakova koriste zavarenu čeličnu okvirnu konstrukciju velikog profila s precizno obrađenim stupovima za vođenje i pločama koje održavaju tolerancije poravnanja pod punim nazivnim opterećenjem.

Sustav vodećih stupova, obično četiri stupa raspoređena na kutovima ploče preše, posebno je važan za održavanje paralelnog poravnanja ploče tijekom cijelog hoda preše. Promjer stupa, tvrdoća površine i dizajn sustava podmazivanja doprinose dugoročnom održavanju točnosti poravnanja. U dobro dizajniranom stroju za prešu papuče kočnice vlaka, trošenje stupca vodilice je predvidljivo i njime se može upravljati kroz planirano održavanje, a ne nepredvidiv izvor varijacije kvalitete proizvoda.

Sposobnost upravljačkog sustava i programiranje procesa

Moderni strojevi za prešanje kočnih papuča za vlakove opremljeni su programibilnim sustavima upravljanja koji operaterima omogućuju definiranje i pohranjivanje kompletnih programa prešanja koji specificiraju profile hidrauličkog tlaka, postavke temperature, trajanje prešanja, vrijeme zadržavanja pri maksimalnom tlaku i stope dekompresije. Sposobnost preciznog pohranjivanja i ponovnog pozivanja ovih programa ključna je za proizvodna okruženja u kojima se više specifikacija kočione papuče proizvodi na istom stroju i gdje je dosljednost procesa od smjene do smjene i od operatera do operatera zahtjev za kvalitetom.

Napredni upravljački sustavi bazirani na PLC-u sa sučeljima sa zaslonom osjetljivim na dodir omogućuju precizno postavljanje parametara procesa, praćenje u stvarnom vremenu i automatsko bilježenje u svrhu sljedivosti kvalitete. Sustavi alarma i detekcije grešaka koji identificiraju odstupanja od programiranih parametara tijekom ciklusa prešanja i zaustavljaju stroj prije nego što se proizvede neispravan dio značajna su značajka osiguranja kvalitete koja smanjuje troškove otpada i prerade u proizvodnji velike količine.

Kompatibilnost kalupa i sustavi brze izmjene

Stroj za prešanje kočione papuče vlaka svestran je onoliko koliko je svestran koliko i njegova sposobnost prilagođavanja nizu konfiguracija kalupa potrebnih za specifikacije kočne papuče u proizvodnji. Ključna razmatranja uključuju maksimalnu veličinu kalupa koju stroj može prihvatiti, otvor dnevnog svjetla između ploča kada je preša potpuno otvorena, površinu ploče i korišteni sustav za montiranje kalupa i poravnanje. Sustavi kalupa za brzu izmjenu sa standardiziranim sučeljima za montažu, hidrauličkim stezanjem kalupa i unaprijed postavljenim značajkama poravnanja značajno smanjuju vrijeme promjene kalupa u usporedbi sa sustavima s ručnim spajanjem vijcima, što ima izravan utjecaj na fleksibilnost planiranja proizvodnje i ukupnu učinkovitost opreme.

Konzistentna raspodjela tlaka nedvojbeno je najvažniji pojedinačni zahtjev za rad stroja za prešu papuče kočnice za vlak, jer je to fizički mehanizam putem kojeg se uspostavljaju svi ključni atributi kvalitete dimenzionalne točnosti gotove papuče kočnice, gustoće materijala, mehaničke čvrstoće i karakteristika trošenja. Razumijevanje inženjerskih principa koji stoje iza dosljednosti pritiska u dizajnu strojeva za prešu otkriva zašto se o određenim tehničkim značajkama ne može raspravljati u visokokvalitetnoj proizvodnoj opremi.

Fizika raspodjele tlaka u kompresijskom prešanju

Kada je a stroj za prešu papuče kočnice vlaka zatvara na opterećeni kalup, hidraulička sila koju primjenjuje cilindar mora se ravnomjerno prenijeti kroz ploču i strukturu kalupa na spoj materijala. U idealnom sustavu, svaka točka na površini kalupa prima potpuno isti pritisak po jedinici površine. U praksi, postizanje ovog ideala zahtijeva posebnu pozornost na otklon ploče, poravnanje cilindra, dizajn kalupa i karakteristike protoka smjese unutar šupljine kalupa.

Otklon ploče jedan je od najznačajnijih izvora neujednačenosti tlaka u strojevima za prešanje. Kada se hidraulička sila primijeni na središte ploče (od strane jednog središnjeg cilindra, kao u mnogim konvencionalnim izvedbama), ploča se lagano savija, pri čemu se središte savija više od rubova. Ovaj otklon znači da materijal u središtu kalupa prima veći pritisak od materijala na rubovima, što rezultira kočnom papučicom veće gustoće u središtu nego na periferiji. U kalupima s više šupljina ovaj učinak znači da šupljine smještene u središtu kalupa proizvode gušće dijelove od onih na rubovima sustavne nedosljednosti koju je teško eliminirati samo prilagodbom procesa.

Kako dizajn plutajućeg cilindra rješava problem poravnanja

Dizajn plutajućeg uljnog cilindra koji se koristi u strojevima za preše kočnih papuča vlakova visokih performansi istovremeno se bavi i aspektima poravnanja i raspodjele opterećenja konzistentnosti tlaka. Dopuštajući cilindru da se sam poravna s prednjom stranom kalupa umjesto da bude fiksiran u položaju koji možda neće savršeno odgovarati orijentaciji kalupa, plutajući dizajn osigurava da je vektor hidrauličke sile uvijek okomit na površinu kalupa. Ovo eliminira bočne komponente sile koje se razvijaju kada fiksni cilindar pritišće kalup koji nije savršeno okomit na komponente osi cilindra koje stvaraju smično naprezanje u materijalu i doprinose gradijentima gustoće u gotovom dijelu.

U primjenama kalupa s više šupljina, neki dizajni strojeva za prešu papuče kočnice vlaka koriste više neovisno kontroliranih hidrauličkih cilindara, jedan po šupljini kalupa ili jedan po dijelu velikog kalupa, umjesto jednog središnjeg cilindra. Ovaj raspored omogućuje individualnu prilagodbu pritiska koji se primjenjuje na svaku šupljinu ili odjeljak, kompenzirajući varijacije istrošenosti kalupa i razlike u protoku spojeva materijala koje se razvijaju u određenim područjima velikog kalupa tijekom njegovog životnog vijeka.

Ujednačenost temperature i njezina uloga u odzivu na tlak

U primjenama vrućeg prešanja gdje se smjesa kočione papuče preša na povišenoj temperaturi kako bi se pokrenula reakcija vulkanizacije ili stvrdnjavanja koja daje gotovom dijelu njegova mehanička svojstva, ujednačenost temperature na površini kalupa jednako je važna kao i ujednačenost pritiska. Temperaturni gradijenti preko ploče kalupa uzrokuju da spoj materijala dosegne svoju temperaturu stvrdnjavanja u različitim vremenima u različitim područjima kalupa, što rezultira razlikama u karakteristikama protoka, stupnju stvrdnjavanja i konačno u gustoći i mehaničkim svojstvima gotove kočione papuče.

Kvalitetni strojevi za preše papuče kočnica za vlakove za aplikacije vrućeg prešanja koriste električno grijane ploče s više neovisnih zona grijanja, senzor temperature na više točaka po površini ploče i PID (proporcionalno-integralno-izvedeno) petlje za kontrolu temperature koje precizno održavaju zadane temperature. Kombinacija ujednačene temperature i dosljednog hidrauličkog tlaka stvara uvjete za istinski dosljednu proizvodnju kočione papuče na cijelom području velikih kalupa i kroz produžene proizvodne serije.

Tablica za usporedbu performansi distribucije tlaka

Sljedeća tablica uspoređuje karakteristike izvedbe distribucije tlaka različitih pristupa dizajnu cilindara koji se koriste u strojevima za preše kočnih papuča vlakova, ističući inženjerske kompromise između konvencionalnih i naprednih dizajna.

Prijelaz s ručno upravljanih na automatizirane strojeve za prešanje kočnih papuča vlakova predstavlja jednu od najznačajnijih nadogradnji mogućnosti dostupnih proizvođačima kočnih komponenti. Automatizacija u kontekstu prešanja kočne papuče obuhvaća širok raspon tehnologija od osnovne PLC kontrole ciklusa preše do potpuno integriranih proizvodnih ćelija s robotskim rukovanjem materijalom, automatiziranim utovarom i istovarom kalupa, mjerenjem kvalitete u procesu i upravljanjem proizvodnim podacima u stvarnom vremenu. Svaka razina automatizacije donosi posebne prednosti učinkovitosti, a razumijevanje punog opsega onoga što automatizirani sustavi nude pomaže proizvođačima da prepoznaju gdje će ulaganje u automatizaciju donijeti najveći povrat.

Optimizacija vremena ciklusa putem programiranih profila tiska

Najneposrednija prednost učinkovitosti automatizacije u stroju za prešu papuče kočnice vlaka je mogućnost izvođenja optimiziranih profila ciklusa preše s preciznošću i ponovljivošću s kojima se ručni rad ne može mjeriti. Ciklus prešanja obično uključuje fazu brzog pristupa (gdje se ploča brzo pomiče prema kalupu prije kontakta s materijalom), fazu kontroliranog prešanja (gdje se tlak povećava određenom brzinom), fazu zadržavanja (gdje se maksimalni tlak održava tijekom određenog trajanja kako bi se omogućio protok materijala i početno stvrdnjavanje) i kontroliranu fazu dekompresije (gdje se pritisak otpušta brzinom koja sprječava raslojavanje ili površinske defekte u gotovom dijelu). Ručno upravljani strojevi oslanjaju se na prosudbu operatera i vrijeme odziva za izvođenje ovih faza, što uvodi varijabilnost u trajanje ciklusa i parametre procesa koji izravno utječu na konzistentnost proizvoda.

Automatizirani stroj za prešu papuče kočnice vlaka izvršava svaku fazu ciklusa prešanja prema programiranim parametrima, s vremenom odziva mjerenim u milisekundama, a ne u sekundama koje karakteriziraju ručnu intervenciju. Ova preciznost omogućuje minimiziranje vremena ciklusa korištenjem najkraćeg vremena zadržavanja koje dosljedno proizvodi dijelove koji zadovoljavaju specifikacije, umjesto konzervativnih vremena zadržavanja koje operateri obično koriste ručno kako bi osigurali usklađenost što izravno povećava propusnost stroja bez ugrožavanja kvalitete proizvoda.

Iskorištavanje materijala i smanjenje otpada

Automatizirani sustavi optimiziraju iskorištenje materijala u operacijama strojeva za prešu papuče kočnice vlaka osiguravajući da se za svaki ciklus prešanja koristi točno određena težina punjenja smjese i da se parametri prešanja izvode dovoljno dosljedno kako bi se smanjila proizvodnja dijelova izvan specifikacije koji se moraju odbaciti ili preraditi. Ručne operacije su sklone varijacijama u težini. Operateri koji ručno utovaruju smjesu uvode varijacije u težini koje rezultiraju varijacijama u dimenzijama gotovog dijela i varijacijama parametara obrade koje povećavaju stopu otpada.

Automatizirani sustavi za utovar smjese koji koriste lijevake za doziranje vaganja ili prethodno izvagane složene šarže eliminiraju varijacije težine punjenja na izvoru. U kombinaciji s dosljednošću procesa koju pruža programirana kontrola ciklusa preše, ova automatizacija smanjuje materijalni otpad od otpadaka i prerade na djelić onoga što je uobičajeno u ručnim operacijama. Za tako skup materijal kao što je tarna smjesa visokih performansi, ovo smanjenje otpada predstavlja značajnu izravnu uštedu troškova koja značajno pridonosi ekonomičnosti ulaganja u automatizirani stroj za prešu papuče kočnice vlaka.

Integracija sa sustavima praćenja kvalitete i sljedivosti

Automatizirani strojevi za preše kočnih papuča vlakova generiraju krivulje hidrauličkog tlaka procesnih podataka, zapisnike temperature, zapise vremena ciklusa i upozorenja o odstupanju za svaki proizvedeni dio. Ovi se podaci mogu uhvatiti automatski i povezati s identifikacijom dijelova putem sustava crtičnog koda ili RFID-a, stvarajući potpuni zapis sljedivosti koji povezuje svaku gotovu papučicu kočnice sa specifičnim parametrima procesa prema kojima je proizvedena. Ovu mogućnost sljedivosti sve više zahtijevaju standardi kvalitete željezničke industrije i krajnji kupci kojima je potrebno povjerenje u proizvodni proces koji stoji iza komponenti kritičnih za sigurnost.

Ningbo Delidong Machinery Technology Co., Ltd. je profesionalni kineski proizvođač strojeva za preše kočnih papuča za vlakove s velikim inženjerskim sposobnostima u automatiziranim sustavima preša za proizvodnju komponenti željezničkih kočnica. Tvrtka posjeduje višestruke patente za izume i uporabne modele i priznata je kao akreditivi nacionalnog visokotehnološkog poduzeća koje odražavaju dubinu inženjerskih ulaganja koja stoje iza njezinog asortimana proizvoda automatiziranih papuča preša za vlakove. Delidongovi strojevi uključuju naprednu PLC kontrolu, praćenje procesa u stvarnom vremenu i sustave za bilježenje podataka koji podržavaju zahtjeve kupaca u željezničkoj industriji za sljedivost kvalitete.

Robotska integracija i potpuna automatizacija proizvodne ćelije

Najnaprednije automatizirane instalacije strojeva za prešu papuče kočnice vlaka integriraju samu prešu u cjelovitu proizvodnu ćeliju s robotskim rukovanjem materijalom, automatiziranim utovarom spojeva iz skladišta u rasutom stanju, robotskim utovarom i istovarom kalupa, provjerom dimenzija tijekom procesa i automatiziranim sortiranjem usklađenih i nesukladnih dijelova. Ove potpuno automatizirane ćelije rade kontinuirano uz minimalnu intervenciju operatera, maksimizirajući vrijeme produktivnog tiska i eliminirajući troškove rada i varijabilnost povezanu s operacijama ručnog rukovanja.

Potpuna automatizacija također omogućuje konzistentan rad u više smjena bez varijacija performansi koje se javljaju između operatera s različitim razinama vještina i iskustva. U okruženjima velike količine proizvodnje gdje se može očekivati ​​da će jedan stroj za prešu kočne papuče vlaka proizvesti tisuće dijelova po smjeni, prednosti dosljednosti potpune automatizacije izravno se prevode u niže stope grešaka, veći prinos i nižu ukupnu cijenu po dijelu nego što to može postići bilo koja razina ručnog rada.

Dugoročna učinkovitost: Održavanje, radni vijek i vijek trajanja opreme

Automatizirani strojevi za presovanje papuča kočnica za vlak obično su dizajnirani sa sustavima za predviđanje i preventivno održavanje koji nadziru hidraulički tlak ključnih komponenti, temperaturu ulja, stanje brtve cilindra, podmazivanje stupca vodilice i izvedbu električnog sustava te upozoravaju osoblje za održavanje na probleme u razvoju prije nego što prouzrokuju neplanirane zastoje. Ova sposobnost praćenja stanja transformira održavanje iz reaktivne aktivnosti u proaktivnu, što ima veliki utjecaj na dostupnost opreme i pouzdanost proizvodnog plana.

Kao profesionalac Tvornica strojeva za preše papuče kočnice vlaka opslužujući domaća i međunarodna tržišta, Delidong Machinery pruža sveobuhvatnu podršku nakon prodaje, uključujući instalaciju, obuku rukovatelja, programe preventivnog održavanja i dostupnost rezervnih dijelova koji osiguravaju da korisnici mogu održati prednosti učinkovitosti svoje automatizirane opreme tijekom cijelog radnog vijeka. Predanost tvrtke tehničkoj podršci, potpomognuta snažnom reputacijom u industriji i dugoročnim partnerstvima s velikim proizvođačima komponenti kočnica, čini je pouzdanim partnerom za proizvođače komponenti za željeznice koji ulažu u tehnologiju automatiziranog tiska. Kontinuirano poboljšanje kroz integraciju najnovijih globalnih koncepata dizajna osigurava da Delidongovi strojevi za preše papuča kočnica za vlak održavaju visoke performanse i stabilnost tijekom godina zahtjevne proizvodne usluge.
